暑い季節や静音・省スペースな冷却環境を求める中で、ペルチェ素子を使ったクーラーの自作に興味を持つ方が増えています。ペルチェ素子とは何か、という基本から、USBを使った電子工作の具体例まで、知っておきたい知識は意外と多く、失敗しないためにはポイントを押さえた設計が欠かせません。
この記事では、DIYキットを活用した組み立て方や、CPUの冷却に活用する際の注意点、ドリンククーラーやハムスター用冷却装置としての応用方法まで詳しく解説します。また、温度制御の考え方や放熱対策、ペルチェ式の欠点は何か、ペルチェ素子は経年劣化しますか？といった素朴な疑問にも触れ、安全性や長期的な使用に関する注意点も整理しました。
さらに、ペルチェ素子冷蔵庫としての実用性についても取り上げており、自作を通じて実際にどのような冷却装置が作れるのか、その可能性を具体的に紹介しています。ペルチェ素子を使ったクーラーの自作に挑戦したい方が、自分の用途や環境に合った選択をするための手引きとして、この記事を役立ててください。
◎記事のポイント
- ペルチェ素子の仕組みと自作クーラーへの応用方法
- 自作に必要な部品やDIYキットの選び方と組み立て手順
- 放熱や温度制御などの設計時に注意すべきポイント
- ペルチェ素子の安全対策や経年劣化といった使用上のリスク
ペルチェ素子使用クーラーを自作する前に基本知識確認
ペルチェ素子とは何か
ペルチェ素子とは、電気を流すことで一方の面が冷たくなり、もう一方が熱くなるという特性を持った半導体部品です。ペルチェ効果という物理現象を応用しており、熱の移動を電気によって制御できるのが大きな特徴です。これにより、冷媒やコンプレッサーを必要とせず、小型で静音性の高い冷却装置が実現できます。
この素子は、主に「P型半導体」「N型半導体」そしてそれらをつなぐ金属によって構成されており、電流を流すとP型とN型でそれぞれ異なる熱の変化が生じます。具体的には、P型では電流の流れに沿って熱が運ばれ、N型では反対方向に熱が運ばれるため、結果として一方の面が冷却され、もう一方が加熱される仕組みになります。
このような特性から、ペルチェ素子は家庭用の小型冷蔵庫、CPUクーラー、ワインセラー、医療用保冷装置など、様々な製品に使われています。また、電流の向きを反転させることで冷却と加熱を切り替えることも可能です。この柔軟性は温度制御が求められる用途において大きな利点になります。
一方、冷却性能を最大限に引き出すには、冷却される側だけでなく、発熱側の放熱処理も非常に重要です。放熱が不十分だと冷却効率が大幅に下がり、場合によっては素子が破損する恐れもあるため、使用する際はヒートシンクやファンとの組み合わせが欠かせません。
このように、ペルチェ素子はシンプルながらも高度な熱制御を可能にする技術です。特に小型化や静音性が重視される環境において、他の冷却方式にはない利点を発揮します。
詳しく知りたい方は松定プレシジョン株式会社HPで確認してみてください。
ペルチェ素子は経年劣化しますか？
ペルチェ素子は、長期間の使用によって経年劣化することがあります。これは、構造的には機械的な可動部が存在しないため一見すると長寿命のように思えますが、実際には内部の接合部や半導体材料が徐々に劣化していくためです。
多くの場合、ペルチェ素子の劣化は「ON／OFFの繰り返し」によって進行します。特に安価な製品や中国製の素子では、約1万回程度のスイッチ操作で性能が低下するという報告もあります。日本製では3万回程度の耐久性があるとされていますが、それでも恒久的に使えるというわけではありません。
実際の劣化の現れ方としては、冷却性能が落ちてきたり、素子が異常発熱したりするケースがあります。あるいは、冷却面が十分に冷えない、あるいは反応が遅くなるなど、初期性能に比べて明らかに劣っている状態になることもあります。
また、ペルチェ素子は熱がこもりやすいため、放熱処理が不十分だと内部温度が高まり、それが原因で素子そのものの寿命を縮めてしまうこともあります。使用時には、発熱側にしっかりとしたヒートシンクや冷却ファンを取り付け、安定した電流供給ができる環境を整える必要があります。
一方で、適切に設計されたシステム内で、通電時間やサイクル数を最小限に抑える運用を行えば、数年以上安定して稼働することも可能です。そのため、ペルチェ素子の寿命を延ばすには、設計段階から使用環境までトータルでの管理が重要になります。

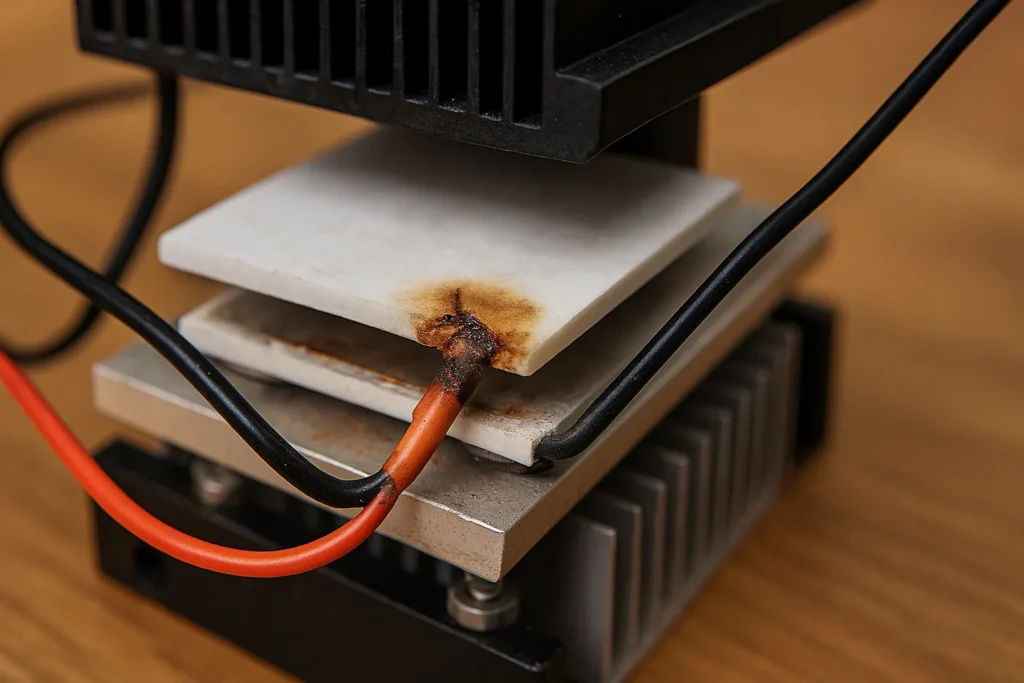

ペルチェ式の欠点は何
ペルチェ式冷却の仕組みは非常にシンプルで、直流電流を流すだけで冷却と加熱が同時に行えるという便利な構造を持っています。しかし、その一方でいくつかの明確な欠点も存在します。
まず第一に挙げられるのは「冷却効率の低さ」です。コンプレッサー式冷却と比較すると、ペルチェ素子は同じ電力を消費しても冷却能力が劣ります。これはペルチェ素子が電力のかなりの部分を熱として無駄にしてしまうためで、冷却よりもむしろ発熱量の処理が問題になることすらあります。
次に、「放熱管理の難しさ」があります。冷却面を十分に冷やすためには、加熱面からの熱を効率よく逃がさなければなりません。放熱が不十分な場合、素子自体が高温になって性能が著しく低下するだけでなく、最悪の場合には破損することもあります。小型ファンやヒートシンクを取り付けるだけでは追いつかないケースもあるため、しっかりとした冷却設計が不可欠です。
さらに、「スケーラビリティが低い」点も見逃せません。ペルチェ素子は1つあたりの冷却面積が限られており、冷やせる空間や物質が小さい傾向にあります。そのため、大型の冷蔵庫やエアコンのような大規模な冷却用途には適していません。
また、「コストの面」でも課題があります。特に冷却性能を求めて高出力の素子を複数使う場合、電源装置も高性能なものが必要となり、トータルコストが意外に高くなることがあります。
このように、ペルチェ素子には「静音性」「小型化」「可逆性」などの多くのメリットがある一方で、効率や放熱、冷却対象の制限といった技術的な課題も抱えています。利用シーンに応じて、これらの特性を十分に理解した上で導入を検討することが重要です。
ペルチェ素子の危険性と安全対策
ペルチェ素子は便利な半導体冷却技術ですが、使い方を誤ると事故や故障の原因になりかねません。特に初めて扱う場合は、過信せずに基本的なリスクを理解し、正しい安全対策を取ることが求められます。
最も注意すべきポイントは「発熱の処理不足」による危険です。ペルチェ素子は冷却面と加熱面の2つの面を持ちますが、加熱面からの熱をしっかり逃がさなければ、素子そのものが高温になり焼損する恐れがあります。表面がプラスチックや樹脂で覆われている場合でも、内部で高温に達すれば発火のリスクもゼロではありません。
もう一つのリスクは「電源まわりのトラブル」です。ペルチェ素子は比較的高い電流を必要とするため、配線が細すぎたり、電源が適合していない場合にはショートや発熱、最悪の場合には発煙や感電につながることがあります。また、通電中に素子を水分の多い場所で使うと、漏電の危険もあります。
このような危険を防ぐためには、いくつかの基本的な安全対策が重要です。まず、発熱面には必ず適切なサイズのヒートシンクとファンを装着し、放熱が滞らないようにしてください。さらに、温度センサーを使って発熱面の温度を監視し、一定温度を超えた場合に自動で電源が切れるような設計にするのも効果的です。
電源回路に関しては、適切な電圧・電流を供給できるACアダプタやDCコンバータを選び、過電流保護や過熱保護の機能があるものを使うと安心です。配線にも注意が必要で、太さや絶縁処理に不備があると発火の原因になります。ターミナルブロックを使う場合でも、接触不良や緩みがないかを定期的に確認しましょう。
また、金属部分が露出している場合は、通電時に不用意に触れないように注意し、必要に応じてカバーや絶縁素材で保護することも忘れないでください。特に自作用途では、作業中の感電やショートを未然に防ぐ工夫が求められます。
このように、ペルチェ素子は便利で応用範囲も広いものの、安全性に対する理解と準備がなければリスクの高い部品にもなりえます。基本的な知識と注意を持って扱えば、安心してさまざまな冷却システムに応用できます。

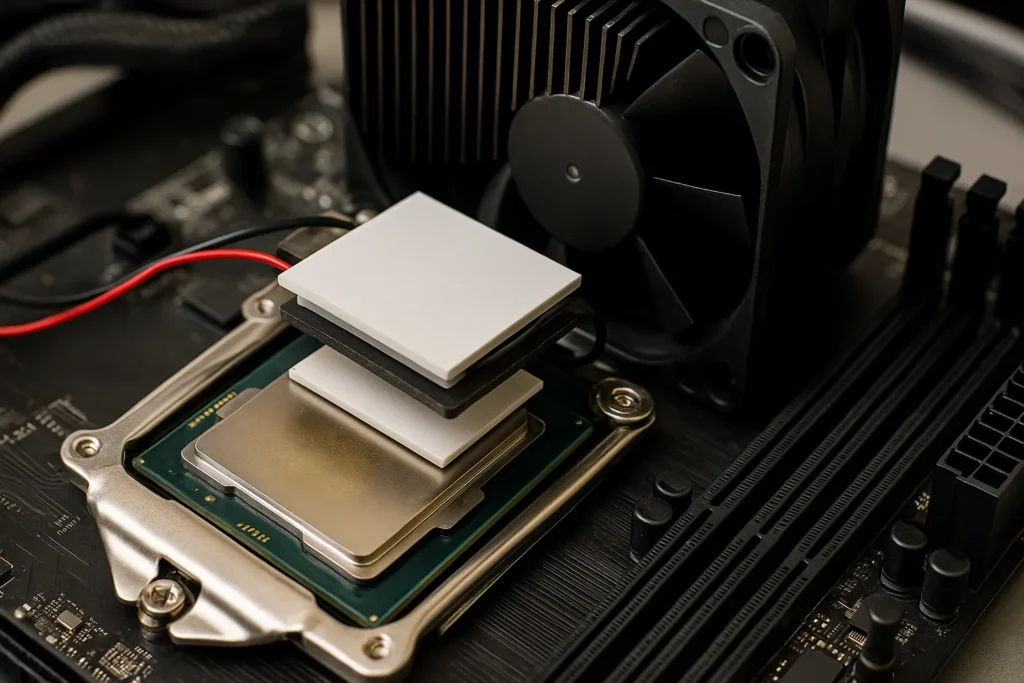

CPU冷却にも使えるのか
ペルチェ素子は、CPU冷却にも使用可能です。ただし、使用にあたってはいくつかの制約や条件を理解しておく必要があります。一般的な空冷クーラーや水冷クーラーと比較すると、冷却のアプローチが根本的に異なるため、用途や目的に応じた選択が重要になります。
まず、CPU冷却におけるペルチェ素子の大きなメリットは「温度を周囲環境よりも下げることができる」という点です。一般的な冷却方法では室温より下にはできませんが、ペルチェ素子は吸熱・放熱を電流で制御するため、適切に放熱処理ができれば冷却面を0℃以下にすることも可能です。これにより、オーバークロック環境や高性能PCでの熱暴走対策として期待できます。
ただし、注意すべきなのは「結露」と「過剰発熱」です。CPU表面が0℃近くまで冷えると、周囲の湿気が凝結して水滴になり、マザーボードや周辺パーツをショートさせる危険があります。このため、絶縁処理や湿度管理は欠かせません。また、ペルチェ素子の裏側（加熱面）はかなりの熱を発するため、強力なヒートシンクや水冷との併用が必要です。
実際に市販されている一部の高級CPUクーラーでは、ペルチェ素子を内蔵し、Intelの「Cryo Cooling Technology」などと連携して安全に温度制御を行っているものもあります。こうした製品では結露防止機能や温度センサー、専用ソフトによる制御がセットになっており、通常の冷却装置よりも高度な管理がされています。
一方、DIYでペルチェ素子を使ったCPU冷却を行う場合は、設計の自由度が高い反面、冷却性能や安全性は自己責任になります。素子の選定から電源管理、絶縁処理、放熱システムまで、慎重な設計とテストが求められるでしょう。
このように、ペルチェ素子はCPU冷却に使えるものの、通常の冷却手段よりも知識と準備が必要になります。高い冷却性能を求めるユーザーにとっては魅力的ですが、安易に導入するのではなく、リスクとリターンを天秤にかけて判断することが重要です。
ペルチェ素子使用クーラーの自作の実践と応用

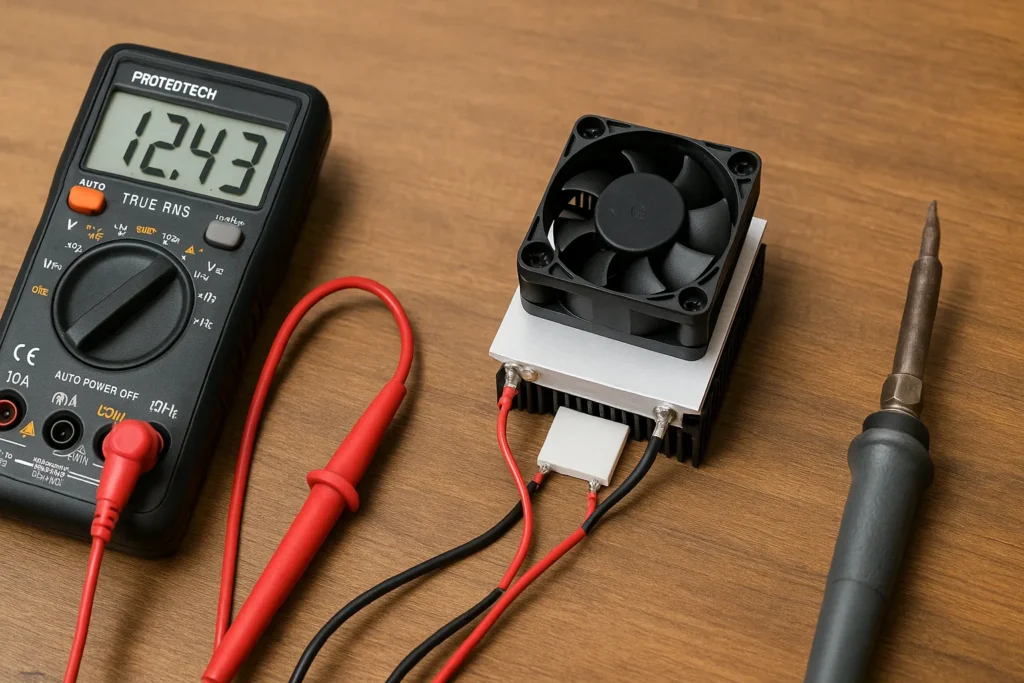

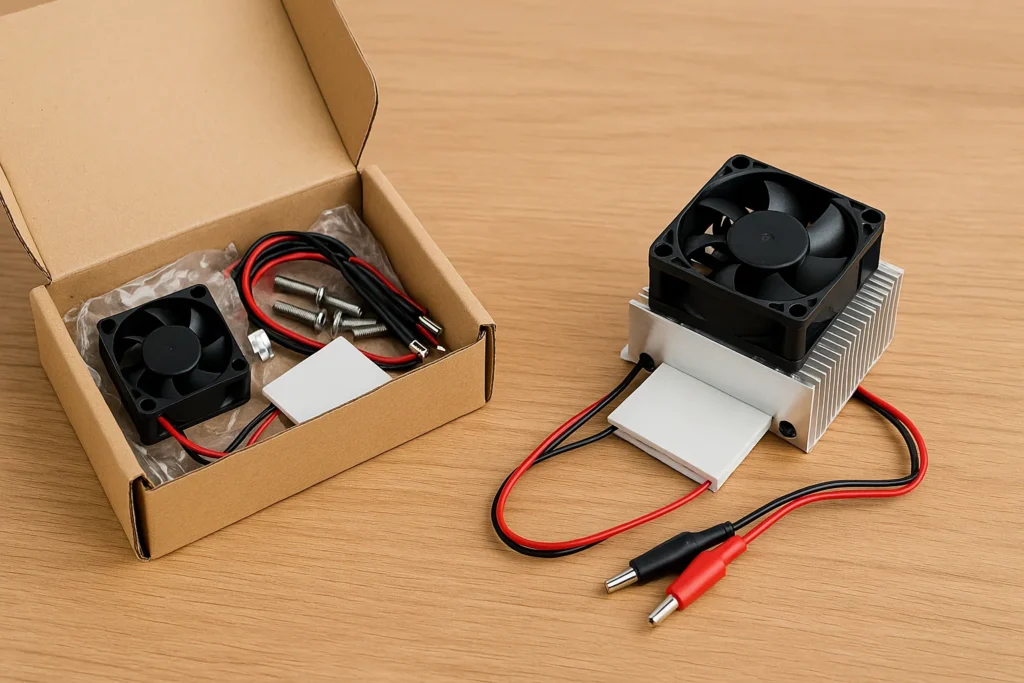

DIYキットでの組み立て方法
ペルチェ素子を使った冷却装置を自作する場合、市販の「DIYキット」を使えば初心者でも比較的スムーズに取り組めます。こうしたキットは、必要なパーツがあらかじめ揃っており、配線や組み立ての工程を最小限に抑えられる点が魅力です。ただし、組み立てにはいくつかの注意点も存在します。
キットの内容は主に、ペルチェ素子、ヒートシンク、冷却ファン、AC-DC電源変換モジュール、配線端子、そして温度センサー付きの制御基板などで構成されています。まず最初に行うべきは、各パーツの配置を把握することです。冷却面が内部に向くように、加熱面にはヒートシンクをしっかりと装着する必要があります。ここで放熱が不十分だと、冷却能力が発揮できないどころか素子を損傷する原因になります。
配線は、ターミナルブロックやコネクターが用意されていればハンダ付けなしで行える場合が多いです。ただし、端子台を使う際には適切なサイズのマイナスドライバーが必要になります。道具が合わないと、力が入らず端子をしっかり固定できない可能性があります。
また、組み立て後に必ず確認してほしいのが、電源電圧と極性です。ペルチェ素子は直流電流で動作し、極性を誤ると冷却面と加熱面が逆になるほか、最悪の場合には破損につながります。12Vや24Vといった仕様をよく確認し、それに対応する安定した電源を用意しましょう。
温度制御がセットになっているキットの場合、センサーの取り付け位置も重要です。冷却対象の近く、あるいはペルチェ素子に近い位置に取り付けることで、より正確な制御が可能になります。
このように、DIYキットはパーツが揃っている反面、正しく扱わなければ期待する性能が得られません。手順書が付属していない場合もあるため、商品ページの参考写真や実際に自作した人の記録などを参考に進めると良いでしょう。

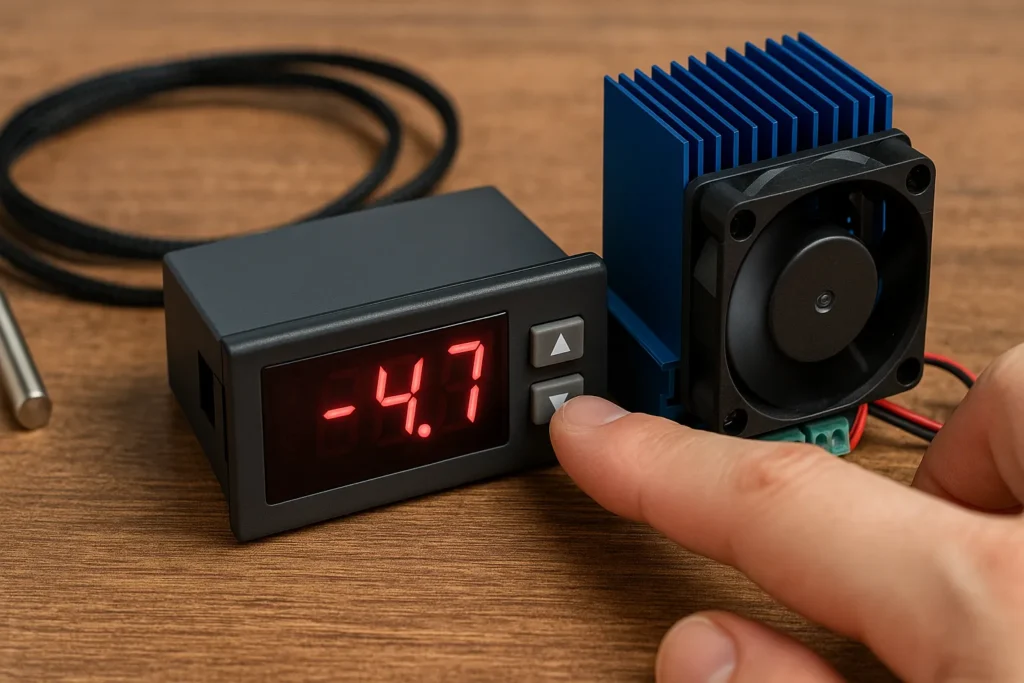

温度制御のポイントと注意点
ペルチェ素子を用いた冷却システムでは、温度制御の設計が非常に重要です。単に電源を入れて冷やすだけでは、冷えすぎたり、電力を無駄に消費することにつながり、目的に対して非効率な結果になる可能性があります。
温度制御の基本は、設定温度に応じてペルチェ素子への電流をON/OFFすることです。多くの場合、温度センサーを使って現在の温度をリアルタイムに測定し、それをもとに制御回路が動作を切り替えます。例えば「10℃を超えたら冷却開始し、8℃になったら停止する」といった具合に設定することで、一定の温度を保ちながら電力消費も抑えることができます。
ただし、この制御にはタイムラグが生じやすいため、ON/OFFの間隔が短すぎるとペルチェ素子に負荷がかかり、寿命を縮めることがあります。そのため、ある程度のヒステリシス（上下限の幅）をもたせることが望ましいです。
また、制御対象が冷蔵庫のような密閉空間であっても、内部の空気が循環していなければ局所的にしか温度が変わりません。このため、内部に小型ファンを設置し、冷気を均一に循環させる工夫も必要になります。
もう一つ注意すべき点は、環境温度の影響です。外気温が高すぎると、いくら制御しても冷却面の温度が下がらず、制御回路が誤作動することもあります。こうした場合は、冷却面だけでなく加熱面側の放熱性能を高めること、あるいは冷却対象の断熱性を向上させることも検討するべきです。
温度制御回路にはサーミスタや熱電対、マイコンベースのリレーモジュールなどさまざまな方式がありますが、選ぶ際は制御範囲や反応速度、耐久性をよく比較すると失敗が少なくなります。
こうして適切な温度管理を行うことで、ペルチェ素子の性能を最大限に引き出し、冷却効果と省エネの両立が可能になります。

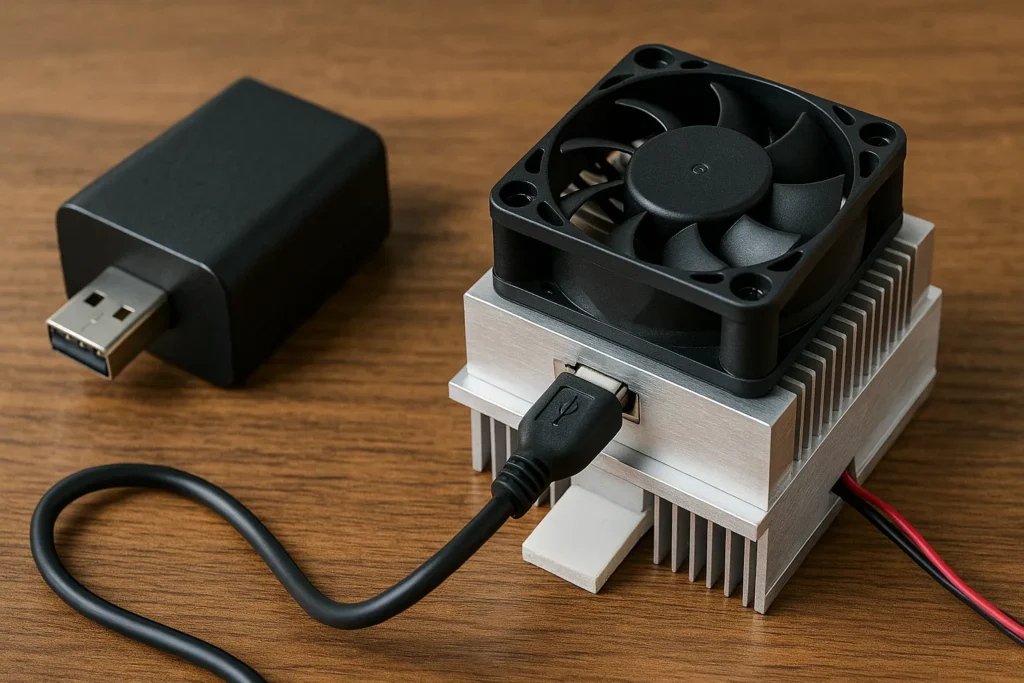

USB電源で動かせるのか
ペルチェ素子をUSB電源で動かすことは一部可能ですが、条件によっては不十分な場合もあります。USB電源の利便性は高く、手軽に電力を供給できる点は魅力ですが、ペルチェ素子の電力要求と合致していないと冷却性能が大きく落ちてしまいます。
一般的なUSBポートは5V・0.5～3A程度が限界です。仮に最大の3Aを確保できたとしても、供給できる電力は15W程度にとどまります。これは、ペルチェ素子の中でも出力が小さめなモデルなら一応動作するレベルですが、冷却能力としてはかなり限定的です。実際の冷却効果は数℃下がる程度で、冷蔵庫のような用途には不十分です。
一方、ペルチェ素子の多くは12V以上での使用を前提としており、20W〜60Wほどの電力を必要とするものもあります。この場合、USB給電では電圧も電流も足りず、素子が起動しない、または動作しても冷えないという結果になりがちです。
ただし、最近では「USB給電タイプのミニドリンククーラー」など、5V仕様に設計された小型のペルチェシステムも市販されています。これらは素子自体が小型で、用途も限られているため、USB電源でも一定の冷却効果が得られます。ただし、缶飲料を数度冷やす程度が限界で、温度を長時間安定させる目的には不向きです。
USB電源でより高出力を狙う場合は、USB PD（Power Delivery）に対応した電源アダプタとケーブルを使い、9Vや12V出力が可能な構成にする方法もあります。しかしこの場合でも、供給が安定しなければ誤動作や低効率につながるため、設計と電源選びには注意が必要です。
このように、USB電源でペルチェ素子を動かすことは可能ではあるものの、その冷却性能や安定性には制限があります。簡易な用途には適していますが、本格的な冷却を目的とする場合には、より高出力なDC電源を使用する方が現実的です。
電子工作初心者でも作れる？
ペルチェ素子を使ったクーラーは、電子工作初心者でも比較的作りやすいテーマの一つです。特に「ハンダ付け不要」や「ドライバーだけで配線ができる」といった簡易キットが多く出回っているため、複雑な電気回路に触れたことがない人でも挑戦しやすくなっています。
多くのDIY向けキットでは、ペルチェ素子、ヒートシンク、ファン、電源モジュール、ターミナルブロックなどがあらかじめセットで提供されています。これにより、部品を一から選ぶ手間や不安がなく、手順通りに組み立てることである程度の完成度を実現できます。また、説明書がない場合でも、販売サイトの写真や組み立て例を参考に進めることが可能です。
一方で、注意したいのは「道具の相性」と「部品の向き」です。例えば、ターミナルブロックを使う場合は、サイズが合うドライバーが必要になります。手持ちの工具では合わないケースもあるため、事前に準備しておくことが大切です。加えて、ペルチェ素子の配線は極性が重要で、＋と−を逆にすると加熱面と冷却面が逆転してしまいます。これは初歩的なミスですが、性能に大きく影響するため、配線は慎重に確認するようにしましょう。
さらに、冷却ユニットが完成した後の「放熱設計」も見落としがちです。加熱面に装着したヒートシンクがしっかり熱を逃がさなければ、ペルチェ素子が熱だまりを起こして故障につながります。このため、ファンを設置して風を流す構造にするのが一般的です。
また、装置のケースには発泡スチロールを使うと、加工のしやすさと断熱性の両方を活かすことができます。切り込みを入れてペルチェユニットを差し込むだけでも形になるため、電子工作に不慣れな人でも工作そのものを楽しめるでしょう。
このように、細かい注意点はいくつかあるものの、基本を押さえて順を追えば、電子工作初心者でもペルチェ素子を使った冷却装置は十分に自作可能です。まずは小さなクーラーやドリンク冷却器などから始めてみると、無理なくスキルアップにつながります。

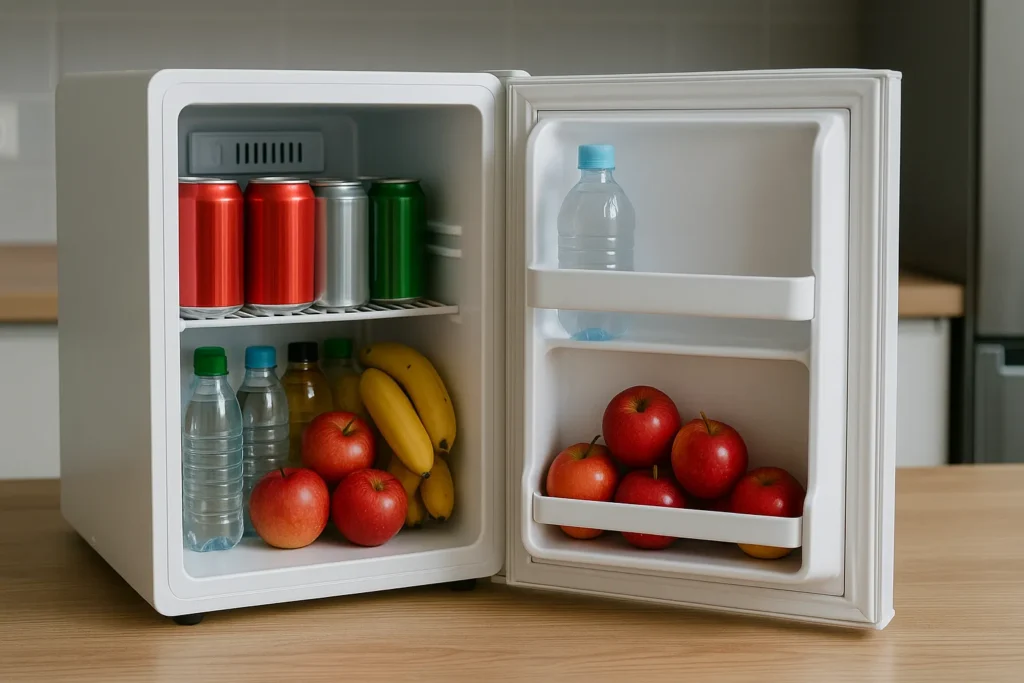

ペルチェ素子利用で冷蔵庫への応用
ペルチェ素子は、簡易的な冷蔵庫の自作にも活用できる冷却技術です。特にキャンプ用や日本酒の保存といった、狭い空間で一定温度を保ちたい場合に向いています。一般的な冷蔵庫のようなコンプレッサー方式と比べて、構造が非常にシンプルで、冷媒も不要なため、小規模な用途では非常に扱いやすい冷却方式といえるでしょう。
ペルチェ素子を使った冷蔵庫では、冷却面を冷蔵庫内部に、加熱面を外側に向けて取り付け、ファンを用いてそれぞれの面に風を流すのが基本構造です。冷却面の冷気は内部へ、加熱面の熱気は外へ逃すことで、庫内の温度が徐々に下がっていきます。外気温と内部温度の差によって冷却効率が左右されますが、10℃程度の温度差をつけることは十分に可能です。
ただし、冷却能力には限界があります。市販のペルチェ素子キットでは、-4℃から-8℃程度の冷却効果が一般的です。たとえば、部屋の気温が20℃の場合、庫内温度は12℃前後が目安になります。このため、生鮮食品などの保存には向きませんが、日本酒や飲料の保冷、あるいは冷暗所としての利用であれば、実用性は十分です。
冷蔵庫として使用するためには、断熱材の選定も重要です。発泡スチロールは加工しやすく、断熱性も高いため、多くの自作例で利用されています。蓋の密閉性が低いとすぐに温度が上がってしまうため、グルーガンやシーリング材などで隙間を塞ぐ工夫も有効です。
さらに、IoTとの組み合わせによって、使い勝手を高めることもできます。スマートプラグでペルチェユニットの電源を制御すれば、時間帯や気温に応じて自動で冷却のON/OFFが可能になります。加えて、SwitchBotのような温度センサーを併用すれば、スマホから温度監視もできるようになり、省エネかつスマートな運用が実現します。
このように、ペルチェ素子を利用した冷蔵庫は、冷却能力こそ限定的なものの、静音性や簡易さ、環境への配慮など多くの利点があります。自作に挑戦することで冷却技術への理解も深まるため、冷蔵庫の小型化や個人用途での運用を考えている人には魅力的な選択肢となるでしょう。
以下の「倹約DIY]さんの動画で分かりやすく説明されています。

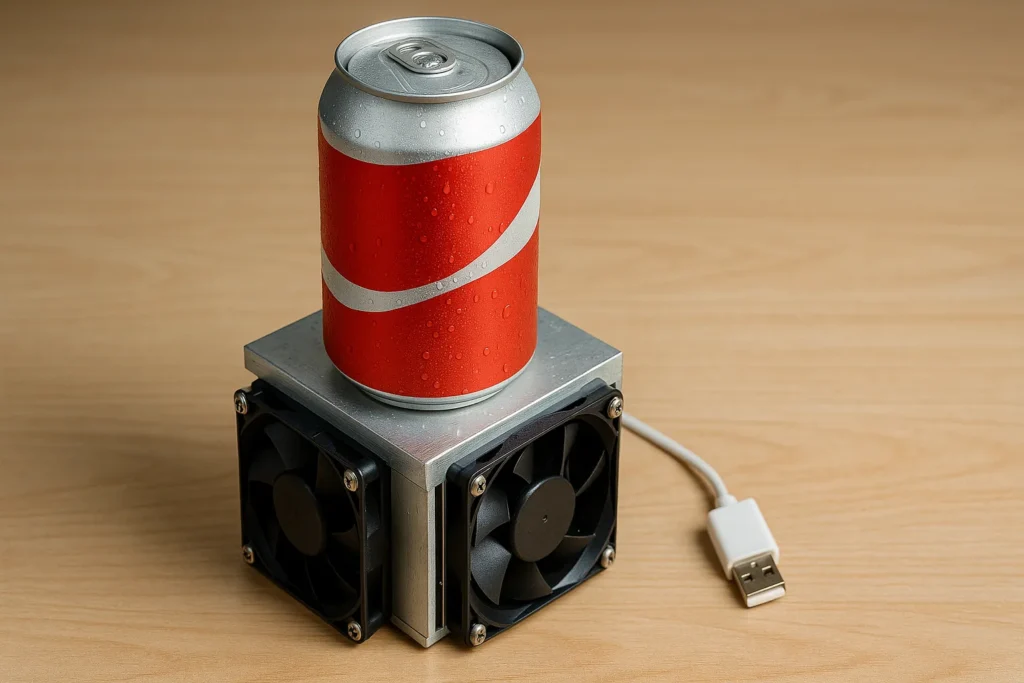

ドリンククーラーとして使う方法
ペルチェ素子は、缶飲料やペットボトルなどを冷やす「ドリンククーラー」として手軽に活用できます。特に小型で省スペースな冷却装置を作りたい場合に、この素子は非常に適しています。構造もシンプルで、初心者の電子工作やDIYにも向いており、USB給電タイプのミニクーラーとしても人気があります。
具体的な仕組みは、ペルチェ素子の冷却面にアルミプレートや金属カップを取り付け、そこにドリンクを直接置くスタイルです。このとき、冷却面がしっかりと飲料容器に密着するように設計することが重要です。隙間が多いと熱伝導効率が落ちてしまい、冷えるまでに時間がかかってしまいます。
また、冷却面から発生した冷気がすぐに逃げないように、飲料を囲う形で発泡スチロールなどの断熱材を使うと効果的です。短時間で表面温度を下げることができ、夏場の飲み物のぬるさを防ぐのに役立ちます。
ただし、市販の冷蔵庫ほどの冷却力は期待できません。高性能なペルチェキットでも、周囲の気温より5～10℃程度下げるのが限界です。そのため、常温の飲み物をキンキンに冷やすことは難しいですが、すでに冷えている飲み物を「冷たさを保つ」用途には十分適しています。アイスコーヒーやビールなど、ぬるくなると味が損なわれる飲み物には特に有効です。
USB電源対応のドリンククーラーも多く、デスク周りでの利用や外出先でのモバイルバッテリー運用にも対応できます。ただし、USB 5V出力では冷却能力が制限されるため、可能であれば9V～12VのACアダプタで駆動させることで、より実用的な性能が得られます。
このように、ドリンククーラーとしてペルチェ素子を使う方法は、簡単かつ実用性のある活用例です。冷却性能を引き出すには、金属の熱伝導性や容器との密着性、そして放熱面の冷却（ヒートシンクとファン）にも配慮する必要がありますが、それらを工夫することで、手軽に自分だけのドリンククーラーを楽しむことができます。

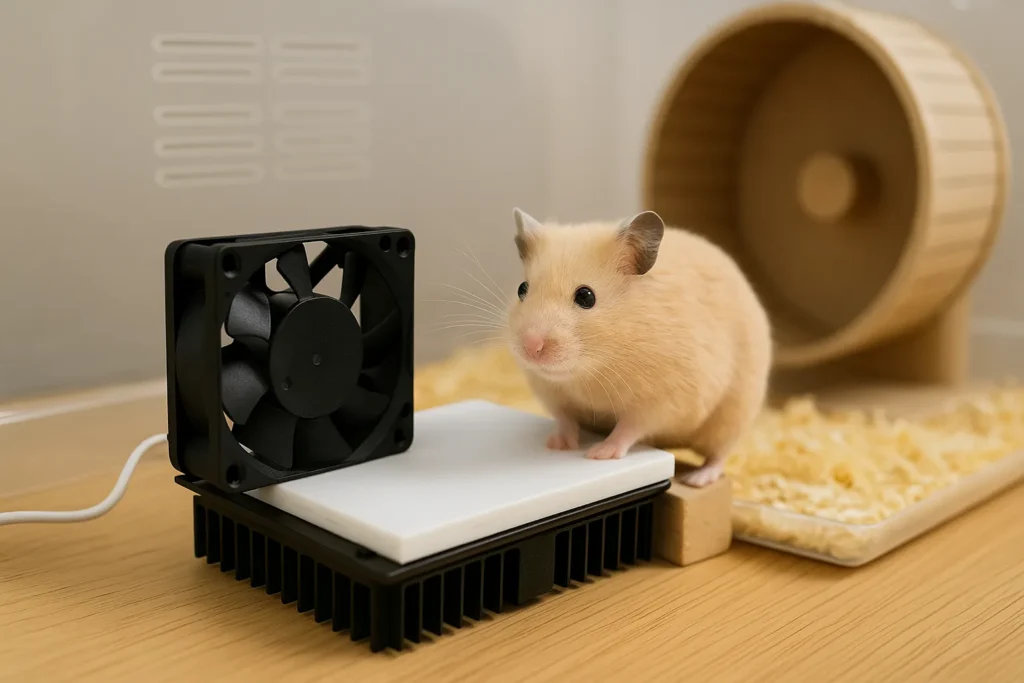

ハムスター用クーラーの工夫
ペルチェ素子を使った冷却装置は、ハムスターなどの小動物用クーラーとしても注目されています。特に夏場の暑さ対策として、エアコンの効かない場所やケージ内に部分的な冷却ゾーンを設ける際に有効です。ただし、動物用の冷却には独自の工夫が必要で、単純に冷やせば良いというものではありません。
まず、ペルチェ素子を使ったクーラーをケージに直接取り付けるのではなく、「部分冷却ゾーン」を作る形で導入するのが基本です。これは、ケージ内の一部だけを冷やすことで、動物が自分で涼しい場所と暖かい場所を選べるようにするためです。全面を冷やしてしまうと、体温調節ができずに体調を崩すリスクがあります。
この冷却ゾーンは、アルミプレートや陶器タイルなど熱伝導性の高い素材の上に設置することで効果が上がります。また、冷却部分に直接体が触れないよう、布やメッシュなどで表面を覆っておくことも忘れてはいけません。これにより、冷えすぎによる低体温や皮膚障害を防止できます。
さらに、静音性も重要です。一般的なペルチェユニットには冷却ファンが付属していますが、そのファンがうるさいとハムスターのストレスにつながるおそれがあります。このため、低ノイズのファンを選ぶか、防音処理を施す工夫が求められます。
もう一つ重要なのが、安全性です。ケージ内に電源やコードを通す場合、かじられたり感電したりする危険があります。そのため、配線類はケージ外に出し、コードの保護チューブを使って噛みつき対策を行うのが基本です。また、ケージとクーラーの間に絶縁性のある素材を挟んでおくと、ペルチェ素子の発熱面が動物に直接触れる事故を防げます。
このように、ハムスター用クーラーとしてペルチェ素子を使うには、単なる冷却性能だけでなく「環境制御」や「安全設計」に重点を置く必要があります。適切な断熱、静音性、体調管理の配慮を取り入れることで、小動物にとって快適で安全な涼しい居場所を提供することができるでしょう。
ペルチェ素子を使ったクーラーを自作するポイント
記事のポイントをまとめました。
